Manual para la configuracion de una Red Local

MANUAL DE CONFIGURACION DE UNA RED LOCAL

Determinar el tipo de red que necesitas

Tipo Alámbrica

Cuenta la cantidad de computadoras que quieres conectar por cable. Cuando vas a configurar una LAN, lo primero que necesitas saber es cuántas computadoras se conectarán a la red a través de cables Ethernet. Esto determinará la cantidad de puertos que vas a necesitar.

•        Si quieres conectar por cable cuatro o menos computadoras, todo lo que necesitas es un router. Si tienes más de cuatro, probablemente necesitarás conseguir un switch (conmutador) para extender la cantidad de puertos disponibles en el router.

Tipo inalámbrica

Decide si quieres crear una red inalámbrica. Si quieres permitir que algunos dispositivos se conecten en forma inalámbrica, necesitarás un router capaz de transmitir señal de red inalámbrica. La mayoría de los routers que se consiguen en tiendas o por Internet vienen con funciones de red inalámbrica.

•        No puedes conectar dispositivos inalámbricos a través de switches. Los switches solo se pueden usar en redes locales cableadas, o para extender la cantidad de puertos disponibles en el router.

 

Reúne el hardware de red

Para crear una LAN necesitarás un router o un switch, que funcionará como el concentrador de tu red. Estos dispositivos se encargan de direccionar la información a las computadoras indicadas.

•        El router administra automáticamente la asignación de direcciones IP de cada dispositivo de la red y es necesario si pretendes compartir la conexión a Internet con todos los dispositivos conectados. Es muy recomendable que instales la red usando un router, incluso aunque no vayas a compartir la conexión a Internet.

•        El switch de red es como una versión más simple de un router. Permite que los dispositivos conectados se puedan comunicar entre ellos, pero no asignan direcciones IP en forma automática ni permiten compartir la conexión a Internet. El propósito principal de un switch es expandir la cantidad de puertos LAN disponibles en la red, ya que estos dispositivos se pueden conectar directamente a un router.

Una vez allá terminado de elegir el tipo de red que tu mires más conveniente procederemos a reunir el hardware necesario para estas toma en cuenta que para redes alámbricas necesitaras cables UTP en configuración directa dicho esto comenzaremos a explicar cómo se configura una red local través de un switch de red.

Paso 1: Conecte el hardware y los cables de red para configurar una red local

Siga las instrucciones a continuación para instalar el hardware de la red y conectar los cables de red.

1.Instale y encienda el concentrador de red u otro dispositivo de red (siga las     instrucciones del fabricante).

2.Conecte los equipos al dispositivo de red. Si utiliza un cable cruzado, conéctelo a los puertos de red RJ-45 de cada equipo.

3.Conecte los cables de alimentación de los equipos y enciéndalos.

Paso 2: Asignar un Nombre a cada Equipo

Una vez tengamos todos los equicos conectados a el switch de red. Tendremos que asignarle su correspondiente nombre a cada equipo para tendremos que realizar los siguientes pasos:

1.Nos dirigimos a el Explorador de archivos luegos damos click en equipo y luego en propiedades

2. Luego damos click en Configuracion avanzada del sistema

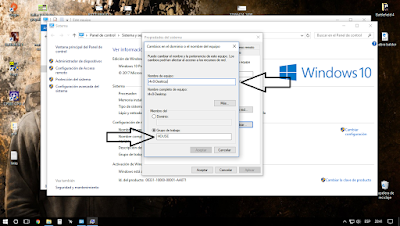

3.  Aquí seleccionamos Nombre del Equipo y aqui damos click en cambiar

4. Aquí asignamos el nombre del equipo que nosotros deseemos y donde dice GRUPO DE TRABAJO debemos escribir exactamente el mismo en todas las computadoras que deseemos conectar a la red

Una vez realizados estos pasos daremos click en aceptar y nos pedira que reiniciemos el equipo

Paso 3: Asignarle una direccion IP a cada equipo

Asignar una dirección IP estática a un ordenador le permite utilizar la misma dirección IP todo el tiempo.  Esto es diferente a que un router asigne una dirección IP dinámica a su equipo donde la dirección IP cambia cada vez que se conecte. Esto debera realizarse en todos los equipos que deseemos conectar a nuestra red de forma ALAMBRICA y debera seguir los siguientes pasos:

1.Haga clic derecho en el icono conexiones de red y luego en haga click en Abrir Centro de uso compartido de red.

 2. Luego damos click en cambiar configuracion del adaptador

3. Haga clic derecho en el icono del adaptador por el cual esta conectado a la red y luego seleccione propiedades

4. Haga clic derecho en el icono del adaptador por el cual esta conectado a la red y luego seleccione propiedades

15. Seleccione  Usar la siguiente dirección IP e introduzca la información necesaria en los espacios de IP y máscara de subred.

16. Haga click en Aceptar y cierre todas las ventanas.

NOTA: cada IP que asigne a un equipo no debera ser repetida ya si que 2 o mas equipos tienen la misma IP no seran reconocidos por la red.

Paso 4. Creación de Un Grupo Hogar

Un grupo en el hogar es un grupo de equipos en una red local que pueden compartir archivos e impresoras. El uso de un grupo en el hogar facilita el uso compartido. Puedes compartir imágenes, música, vídeos, documentos e impresoras con otras personas del grupo en el hogar. Siga los siguiente pasos para la creacion ella.

NOTA: Estos primeros pasos solo deberan ser realizados en una computadora que sera que creara el grupo de trabajo las demas solo deberan unirse.

1. Haga click en el explorador de archivos e haga click en Grupo en el Hogar y a continuación en crear grupo de trabajo.

12.  A continuacion se mostrara lo que deseamos compartir aqui debemos marcar como COMPARTIR lo que queramos compartir y lo que no como NO COMPARTIR.

13. Luego damos chick en siguiente.

14 Luego nos mostrara un CONTRASEÑA  . Esta le sera compartida a los demas usuarios de la red que deseen unirse.

NOTA: los pasos a continuacion no deben realizarse en el equipo que se creo el Grupo Hogar los demas que quieran unirse a ella si.

   1. Haga click en el Explorador de Archivo y luego en Grupo Hogar y en Unirse a Grupo

2. Seleccionamos lo que deseemos compartir y lo que no. haga click en siguiente.

3.  Aqui se le mostrara una ventana que donde nos pedira que ingresemos la contraseña que antes el Sistema nos dio la ingresamos y Listo ya esta dentro del Grupo Hogar.
